水平振动输送机

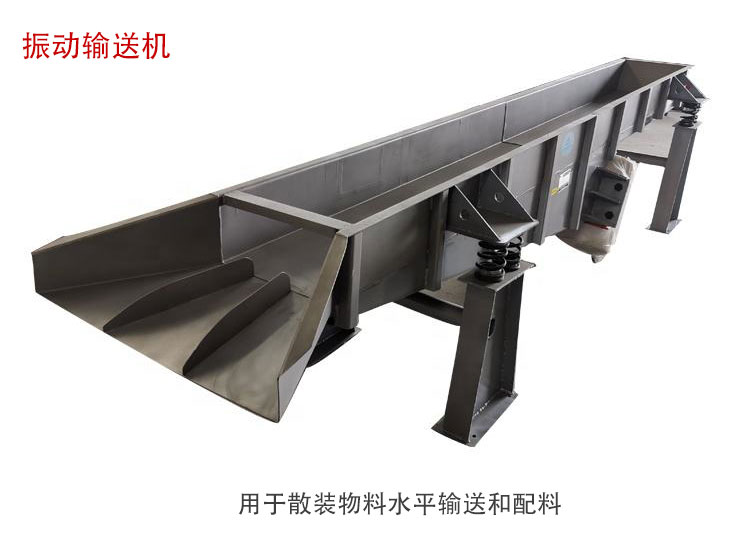

水平振动输送机概述：

水平振动输送机是利用振动电机作为振动源，使物料被抛起并向前运动，靠输送槽的往复振动来输送物料。振动输送机可分为敞开式和封闭式，用以把破碎机、分选机械、分筛设备、运输机械、包装机械中的块状、颗粒状物料从贮料仓或漏斗中均匀连续或定量地给到受料装置中去，是一种通用性很强且结构简单的振动输送设备。

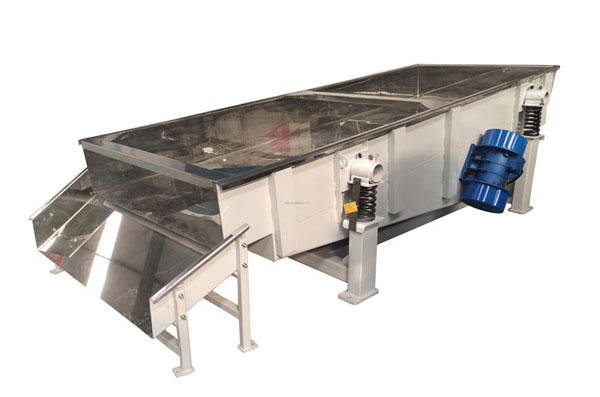

水平振动输送机工作原理：

SCG系列长距离振动输送机采用两台振动电机作为激振动源，运用自同步原理，两台振动电机反向转动，使输送机底部平衡架产生往复振动，经过主振簧与导向板簧的作用，带动上部输送槽振动，从而达到输送物料的目的。SCG型长距离振动输送机有敞开式、封闭式两种，料槽横截面可以做成圆形、矩形和梯形等多种型式。料槽的进料和出料也可根据需要制成一点进料、一点出料，一点进料、多点出料，多点进料、一点出料等多种型式。输送距离较长时可用多台输送机连接起来输送。SCG型长距离振动输送机料槽使用橡胶弹簧或钢簧支承，依靠固定在料槽上的两台振动电机的自同步运转，使料槽产生直线振动。

水平振动输送机产品特点：

1.即可全封闭输送，消除粉尘污染，也可敞开输送；

2.输送量大、隔热效果好，不需冷却装置，耗电少；

3.结构简单、调试容易、易损件品种少、维修方便；

4.启动、停机迅速、运转平稳，隔振性能好、燥音小；

5.安装方便，不需专用地基及地角螺栓，便于移动位置；

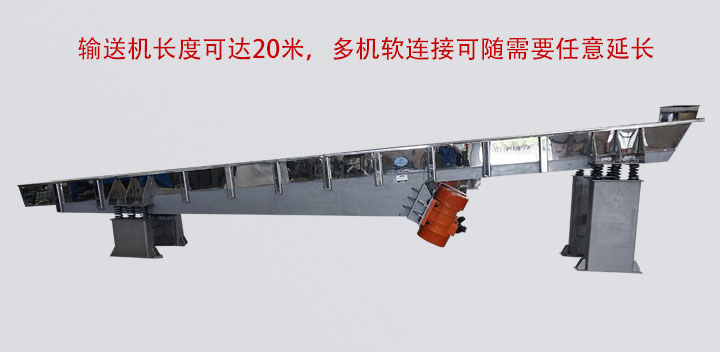

6.单机输送机距离可达20米，多机软连接可随需要任意延长；

7.可以多点进、卸料，适宜于水泥熟料及矿渣库底、库顶输送。

水平振动输送机技术参数表：

型号		生产能力 (t/h)	输送距离 （m）	输送颗粒 （mm）	双振幅 （mm）	频率 (Next / min)	力量 （kw）	当前 （A）	地基竖向动载 （N）	重量 （kg）
ZPS-3	Ⅰ	11	3	30	4-6	1450	0.75×2	1.84×2	1570	308
	Ⅱ	17		60					2140	420
	Ⅲ	25		100					2300	450
ZPS-4	Ⅰ	11	4	30	4-6	1450	0.75×2	1.84×2	2650	520
	Ⅱ	17		60					2960	580
	Ⅲ	25		100					3160	620
ZPS-5	Ⅰ	9	5	30	4-6	1450	1.5×2	3.84×2	3320	650
	Ⅱ	15		60					3520	690
	Ⅲ	23		100					3670	720
ZPS-6	Ⅰ	9	6	30	5-7	960	2×2	4.1×2	4030	790
	Ⅱ	13		60					4390	860
	Ⅲ	23		100					5610	1100
ZPS-7	Ⅰ	9	7	30	5-7	960	2×2	4.1×2	6120	1200
	Ⅱ	13		60					6890	1350
	Ⅲ	20		100					7190	1410
ZPS-8	Ⅰ	7	8	30	5-7	960	2.5×2	5.75×2	8160	1600
	Ⅱ	12		60					8780	1720
	Ⅲ	8		100					9340	1850
ZPS-9	Ⅰ	5	9	30	6-8	960	3.7×2	7.4×2	10710	2100
	Ⅱ	10		60					11480	2250
	Ⅲ	15		100					12250	2400
ZPS-10	Ⅰ	5	10	30	6-8	960	3.7×2	7.4×2	12760	2500
	Ⅱ	10		60					13520	2650
	Ⅲ	15		100					14290	2800
ZPS-12	Ⅰ	4	12	30	6-8	960	3.7×2	7.4×2	13830	2800
	Ⅱ	8		60					14800	2900
	Ⅲ	12		100					15870	3110

注：1.输送产量是以散体比重为1.6吨/米3,温度小于300℃的水泥熟料测定。

水平振动输送机使用范围：

水平振动输送机主要用于粉状、粒状、块状及其混合品等物料的输送。例如：水泥行业的原料、中间半成品及成品的输送，化工行业固体原料、半成品的输送,采掘行业矿石、精矿与尾矿的输送等作业上。

2.若输送其它物料时,可参照下列公司换算产量 Q=a*Q’Qλ/1.6 a-折减系数约为0.5∽1。粉状物料取小值,块装物料取大值。 Q’-表中所示产量λ-输送物料的比重。

水平振动输送机安装维护使用：

1.基本要求：

(1)振动输送机的底架与槽体必须安装平直，建议其平直度在10米长度不大于5-8毫米，底架与槽体过大的挠曲会引起较大的安装应力，进而会引起这些机件的早期损坏。

(2)为了达到以上要求，隔振弹簧的下表面应该具有接近相同的标高，其允差不应大于5-8毫米。

(3)振动输送机的导向杆的安装角度应接近相同，剪切弹簧应与导向杆相垂直，其安装角度对其安装公称位置的允差为+-1。

(4)传动轴就与槽体中心线垂直，两传动连杆应互相平行，不得有过大的歪斜，安装角度允差为+-1 ，传动轴安装后转动应灵活，用手能搬动360以上。

(5)振动输送机所有螺钉应锁紧，一般应加弹簧垫圈，也可采用双螺母来锁紧。否则，螺栓很快松动，影响机器正常工作。

2.振动输送机的安装顺序：

(1)测定各隔振弹簧支撑点的标高，或在附近墙壁划上水平线。

(2)将底架垫起找平。

(3)将槽体支撑在底架上，并找平。

(4)在底架下面安装隔振弹簧及弹簧下座板。

(5)将导向杆与剪切橡胶弹簧焊接于或用螺钉固定于槽体和底架上。

(6)安装传动轴组件和电动机，焊接激振板。

(7)将机器落下，焊接给料口和排料口，安装密封套，固定好两端盖板。

水平振动输送机检修注意事项：

1.SCG系列长距离振动输送机检修的种类和内容；应分周检，月检，半年检，年检等几种，具体情况如下:

(1)周检，每周应检查连杆弹簧压紧螺母有无松动，压缩量是否适当，皮带有无 紧张，配重块紧固如何，密封套有无破裂，漏灰等。

(2)月检，检查三角皮带有无损坏，剪切弹簧。隔振簧有无破裂，焊接处有无有 无裂纹，传动轴有无足够的润滑油。

(3)半年检，仔细检查各部位焊缝，打开传轴，轴承盖，检查轴承的工作工作情 况与磨损情况，检查橡胶弹簧有无老化和裂纹。

(4)年检，每年对传动部位进行一次检修，并更换损坏弹簧，检查槽体及料口磨 损情况，必要时可进行局部更换或检修。
