螺旋输送机生产厂家不挑物料,不挑场景,可非标定制

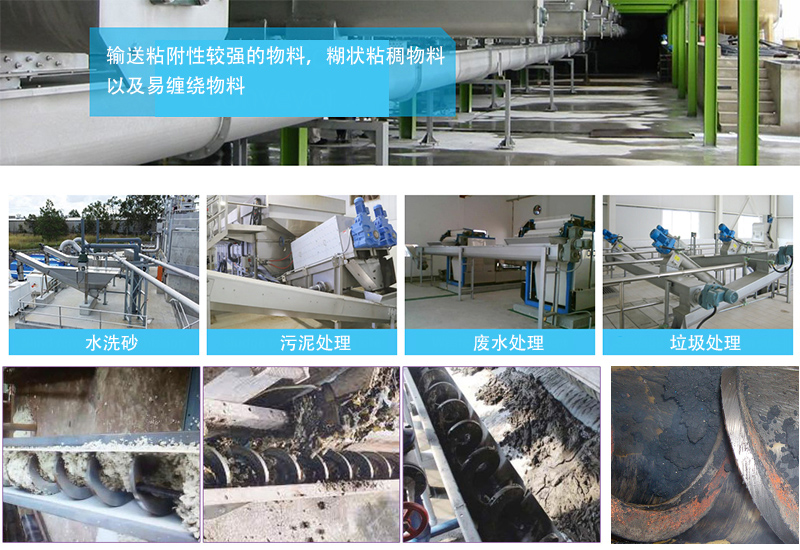

无轴螺旋输送机采用无中心轴设计,提供了无堵塞的输送表面,消除了粘性物料的堆积,使难以输送的材料变得容易输送,特别适合输送细小、粘性、潮湿和块状物料,由于无轴螺旋输送机是完全封闭的,可实现防蒸汽和防异味的结构,已成功应用于化工、食品、矿物加工和废水处理行业,用于输送从催化剂到脱水生物固体的各种物质。

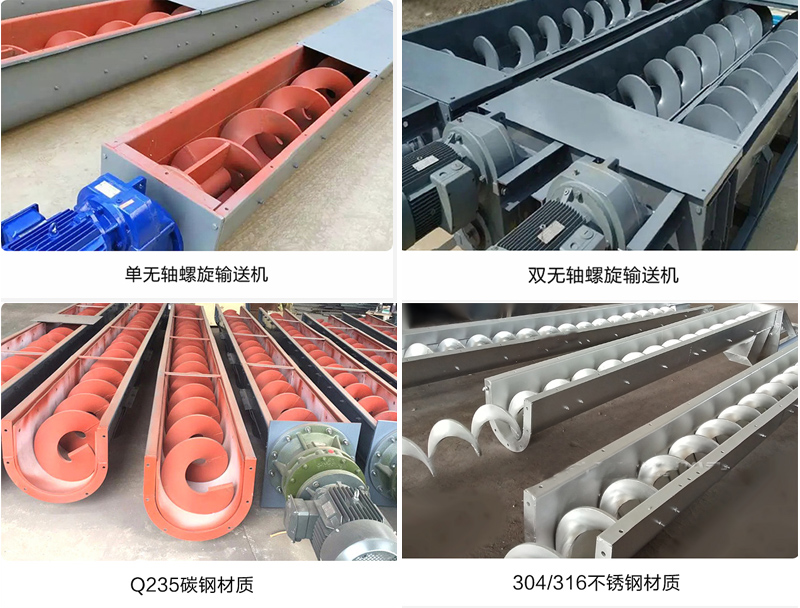

单无轴螺旋输送机输送污泥
双无轴螺旋输送机输送粘土
型号 | 规格(螺旋直径D) | 螺旋转速(rpm)> | 各安装角度下输送能力m³/h | 输送长度在10m内的功率(KW) | ||
0° | 20° | 30° | ||||
WLS-225 | 225mm | 19 | 2.5 | 1.8 | 1.2 | 1.5 |
WLS-250 | 250mm | 19 | 2.8 | 2.0 | 1.5 | 1.5 |
WLS-320 | 320mm | 19 | 5.2 | 4.1 | 3.0 | 2.2 |
WLS-360 | 360mm | 19 | 9.6 | 6.9 | 4.2 | 2.2 |
WLS-400 | 400mm | 19 | 13.6 | 9.8 | 6.3 | 3 |
外形尺寸安装尺寸单位:mm
型号 | D | H | H1 | H2 | L | L1 | L2 | L3 | D1 |
WLS-225 | 225 | 由用户订货时确定 | 325 | 由用户订货时确定 | 由用户订货时确定 | 700 | 500 | 100 | 325 |
WLS-250 | 250 | 375 | 700 | 500 | 100 | 330 | |||
WLS-320 | 320 | 480 | 850 | 600 | 100 | 400 | |||
WLS-360 | 360 | 540 | 850 | 600 | 100 | 440 | |||
WLS-400 | 400 | 600 | 920 | 600 | 100 | 480 |

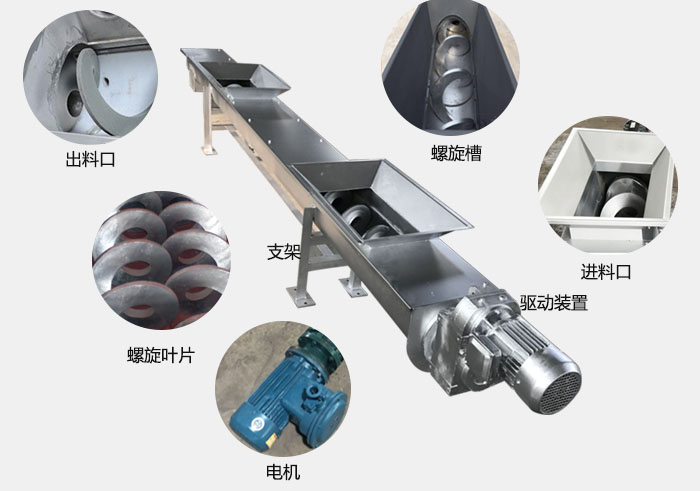

无轴螺旋输送机是由无轴螺旋叶片、U型螺旋槽、盖板、衬板、进/出料口、排放口和驱动装置组成。
驱动装置:置于螺旋输送机一端,采用电机减速机和螺旋驱动轴直连形式,无需联轴器,拆卸、维修方便,驱动轴能承受弯距和轴向挤压力同时作用的负荷。
无轴螺旋体:材质为不锈钢或碳钢。
盖板:可拆卸,便于观察物料输送情况和后期机器检修维护。
槽体衬板:材质为耐磨分子聚乙烯或16锰等。
进、出料口:有方形和圆形两种,一般进、出料口形式由用户决定。
无轴螺旋输送机是通过电机带动摆线针减速机运转,依靠机械密封轴与无轴螺旋体上的连接盘传动使螺旋旋转,当物料进入u型槽上面的进料口后,无轴输送机就会通过传动轴旋转让物料沿着螺旋向下行进,使得物料从u型槽下面的出料口排出。
无轴螺旋输送机原理视频

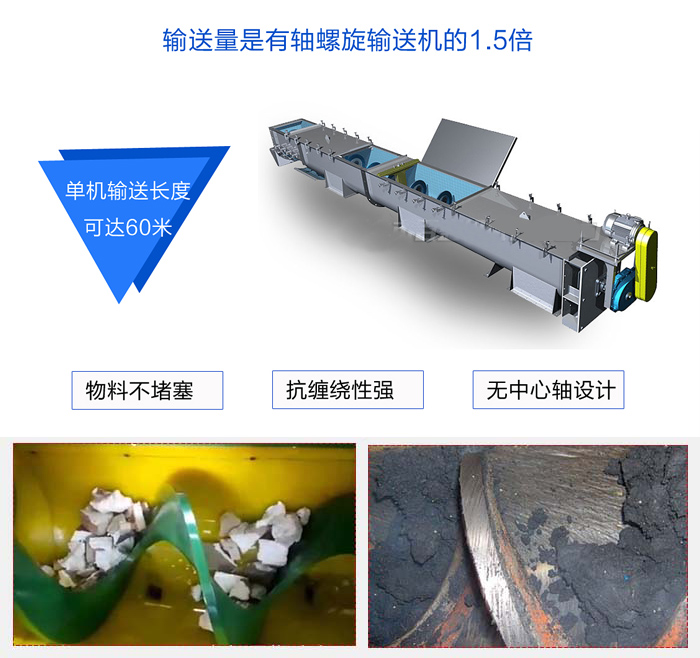

1、没有中心轴,除可输送黏度较大的污泥外,还适用于输送纤维材料、线材等物料,而不会产生缠绕、堵塞等现象。
2、单机输送长度可达60米,输送量是相同直径传统有轴螺旋输送机的1.5倍。
3、脱水后的污泥若不慎落入进料口,不会造成散落和泄漏,不污染环境。
4、既可下方出料,又可端头出料。采用特制衬板,该机可在高温下工作

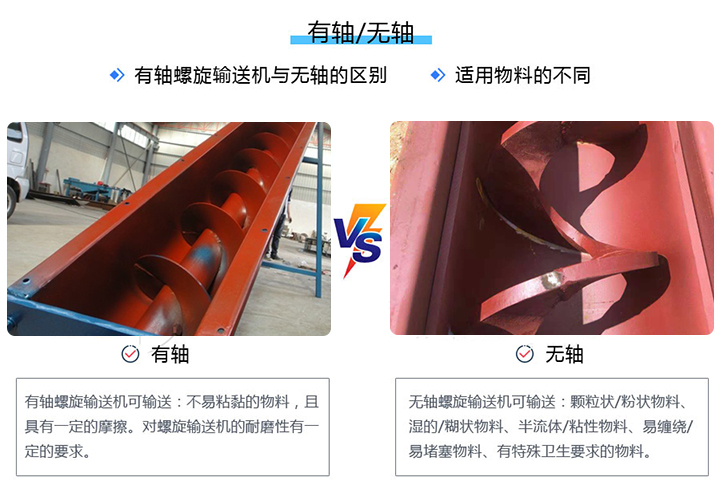

1、外形不同
这两种螺旋输送机主要区别在叶片上,无轴螺旋输送机叶片采用无轴设计,具备抗缠绕性。
2、输送物料不同
无轴螺旋输送机物料适合输送污泥、垃圾、白灰等湿的和糊状物料、半流体和粘性物料、易缠绕和易堵塞或有特殊卫生要求的物料。
有轴螺旋输送机物料适合粉料、小颗粒物料等,如果输送黏性物料就会导致物料粘连在叶片上,造成堵料现象。
3、输送角度不同
无轴螺旋输送机一般为水平输送,最大倾斜角度一般不会超过20°(根据实际的使用情况而言)。有轴螺旋输送机可水平、倾斜或垂直布置。
水平螺旋输送机具有结构简单,制做成本低,密封性强、操作安全方便等优点,中间可多点装、卸料。广泛用于化工、建材、冶金、粮食等部门,在倾角β< 20 °的情况下,输送粘度不大、不易变质、不遑(来不及)结块的粉状、颗粒状和小块物料。
一、尼龙衬板:尼龙材质的衬板是采用高密度聚四氟乙稀材质制成的,既耐磨,又耐腐蚀。
二、不锈钢衬板:这种衬板对于物料的温度350度以内可以完全适应,而且也特别适合食品、医药行业的输送要求,干净卫生,易于清理。
三、锰钢衬板:锰钢材质的衬板能适应较高的温度,抗冲击性强度高,耐腐蚀型号,比较适合耐磨性大的物料。
一、叶片选择:带状螺旋更适合输送易结块或块状物料;齿形螺旋有带齿的槽,可同时疏松、搅动和输送物料。
二,输送距离:无轴螺旋输送机的输送距离决定了螺旋输送机能否达到用户所需求的输送距离。
三,输送量:无轴螺旋输送机的输送能力可达到1.9-305(m³/h)。
主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖、底座等组成。
材质:螺旋输送机材料主要是碳钢和不锈钢,且价格也是不同的。2、设备的型号影响:不同类型的螺旋输送机在输送量上有明显差异,因此价格自然不同。3、设计:有管型的无轴螺旋输送机与U型的螺旋输送机,价格上也是有差异的。4,厂家:每个厂家对于螺旋输送机的定位有着很大的不同,其主要是因为:螺旋输送机的制作工艺,材料成本等一些问题。
一,外形结构:无轴螺旋输送机:驱动装置、壳体、衬板、无轴叶片、盖板等。有轴螺旋输送机:驱动装置、壳体、内管轴、叶片、盖板等
二、输送物料的情况:无轴螺旋输送机:污泥、生活垃圾、格栅渣等有粘性,缠绕性物料和块状物料。有轴螺旋输送机适用于输送的物料:粉料、小颗粒物料等。
三、输送形式:无轴螺旋输送机适合水平输送,最大倾斜角度不要超过20°。有轴螺旋输送机适合:水平输送、倾斜输送、垂直输送。
1,输送量大:无轴螺旋输送机的输送量是皮带式输送机的2倍。
2,物料输送无轴螺旋输送机无轴螺旋输送机,可输送物料如:颗粒状,半流体,粘性物料,易缠绕以及易堵塞物料对等。皮带式输送机,可输送一些如:易于掏取的粉状、粒状、小块状的低磨琢性物料及袋装物料等。
