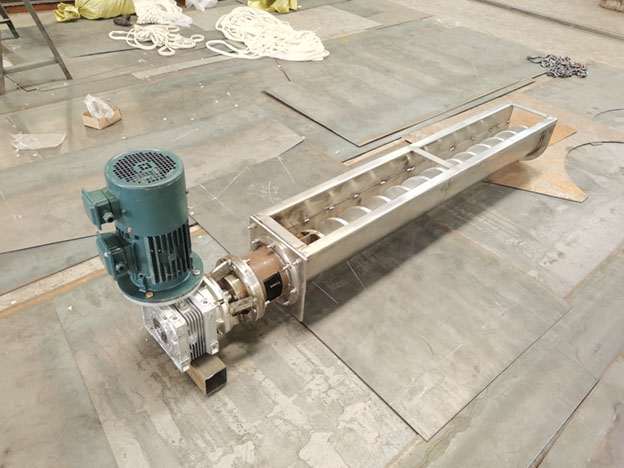

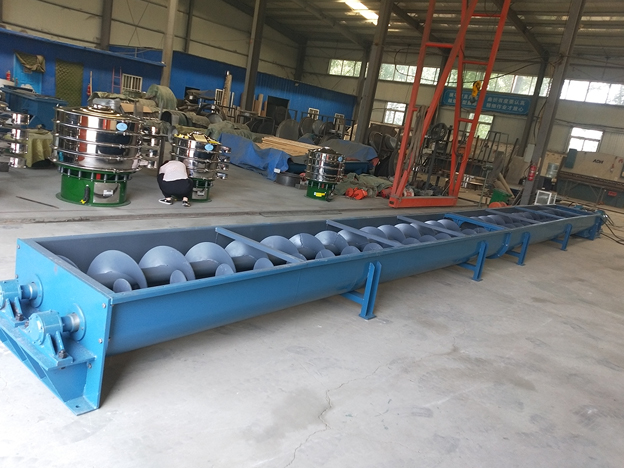

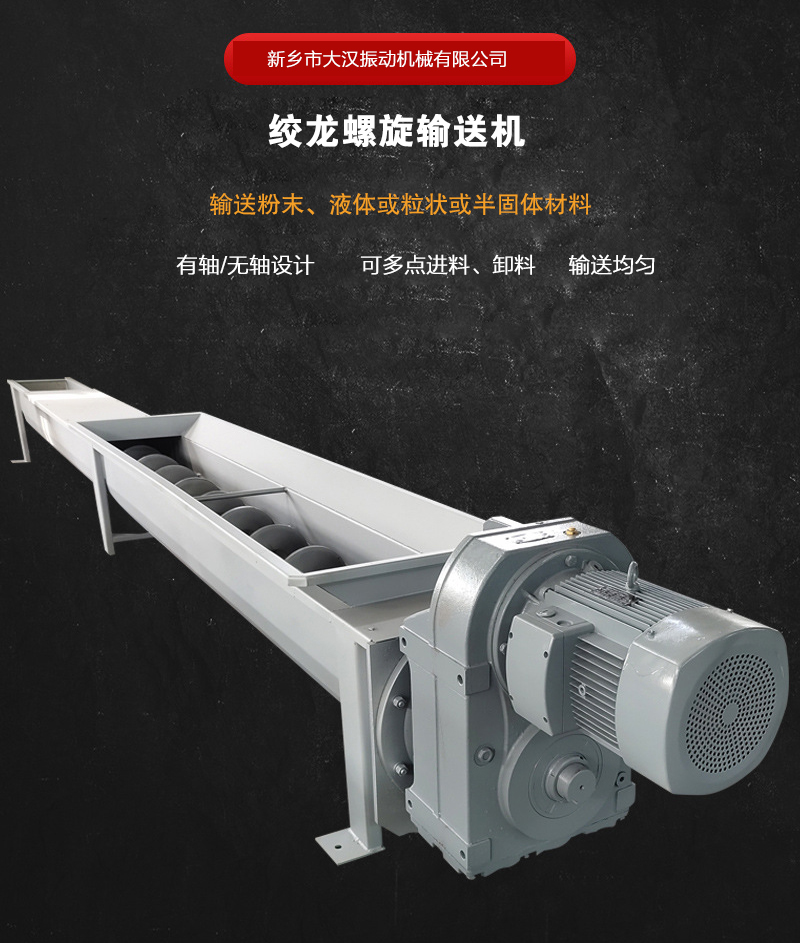

绞龙螺旋输送机

绞龙螺旋输送机简述

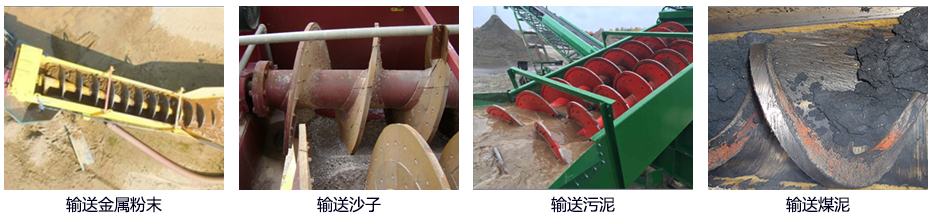

绞龙螺旋输送机也叫螺旋绞龙输送机，简称绞龙输送机，适合水平、倾斜输送粉状、颗粒状、小块状物料，如水泥、粉煤灰、粮食、化肥、矿粉、沙子、纯碱等，不宜输送易变质、粘性大、易结块的物料。绞龙螺旋输送机可两端装料和卸料，也可中间装料和卸料，输送方向可逆向，也可同时向相反两个方向上输送物料，可根据现场实际情况安置布置。

绞龙螺旋输送机的视频

输送玉米颗粒

输送混泥土

输送煤粉

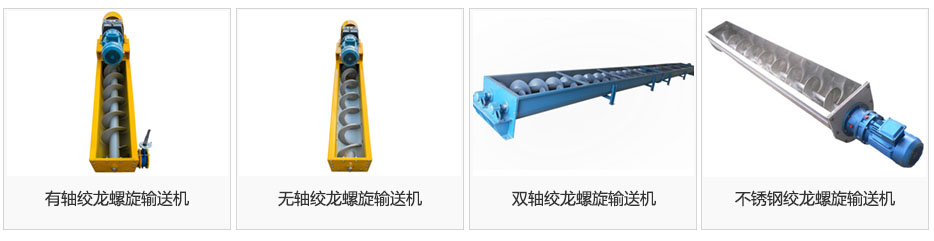

绞龙螺旋输送机的分类：

绞龙螺旋输送机可分为有轴和无轴两种

有轴绞龙螺旋输送机：适合输送干燥的或湿度不大的粉末、颗粒物料，可水平、倾斜或垂直布置。

无轴绞龙螺旋输送机：适合输送污泥、生活垃圾、格栅渣等有黏性，缠绕性物料和块状物料，一般为水平布置，也可倾斜布置，但倾斜角度一般不超过20°，产量是有轴的1.5倍。

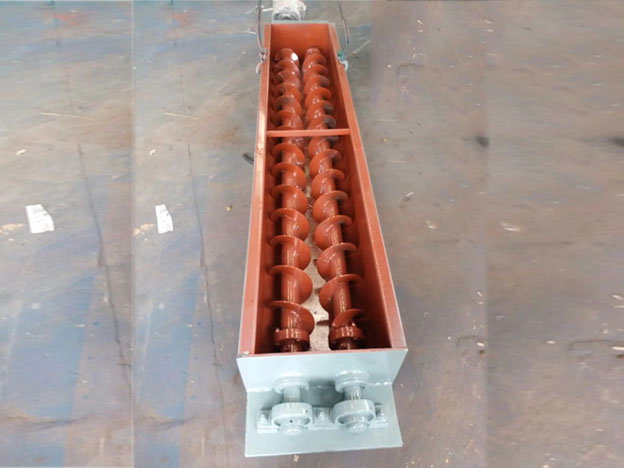

除此以外，绞龙输送机还可根据输送物料的性质选择碳钢、不锈钢材质，也可设计为双轴或多种形式。

绞龙螺旋输送机工作原理

螺旋绞龙输送机从名字上可以想象到叶片盘在螺旋轴的结构，不停的顺时针转动把物料输送，绞龙输送机在传送物料时，是靠电机带动减速机降速通过联轴器驱动绞龙螺旋轴转动，物料随着螺旋叶片转动与壳壁才生摩擦力，徐徐向出料口走去，把物料排出。

绞龙螺旋输送机技术参数

规格型号		螺旋 直径 (mm)	螺距(mm)	转速(r/min)	输送量(m³/h)	转速(r/min)	输送量(m³/h)	转速(r/min)	输送量(m³/h)	转速(r/min)	输送量(m³/h)
小型	100	100	100	140	2.2	112	1.7	90	1.4	71	1.1
	125	125	125	125	3.8	100	3.0	80	2.4	63	1.9
	160	160	160	112	7.1	90	5.7	71	4.5	56	3.6
	200	200	200	100	12.4	80	9.9	63	7.8	50	6.2
中型	250	250	250	90	21.8	71	17.2	56	13.6	45	10.9
	315	315	315	80	38.8	63	30.5	50	24.2	40	13.4
	400	400	355	71	62.5	56	49.3	45	38.6	36	31.7
大型	500	500	400	63	97.7	50	77.6	40	62.0	32	49.6
	630	630	450	50	138.5	40	110.8	32	88.6	25	69.3
	800	800	500	40	198.5	32	158.8	25	124.1	20	99.3

物料块度	物料磨琢性	充值系数	K	A
粉状	无磨琢性 半磨琢性	0.35-0.4	0.0415	75
粉状	磨琢性	0.25-0.3	0.0565	35
小块状a<60mm	无磨琢性 半磨琢性	0.25-0.3	0.0537	45
小块状a<60mm	无磨琢性 半磨琢性	0.2-0.25	0.0645	25

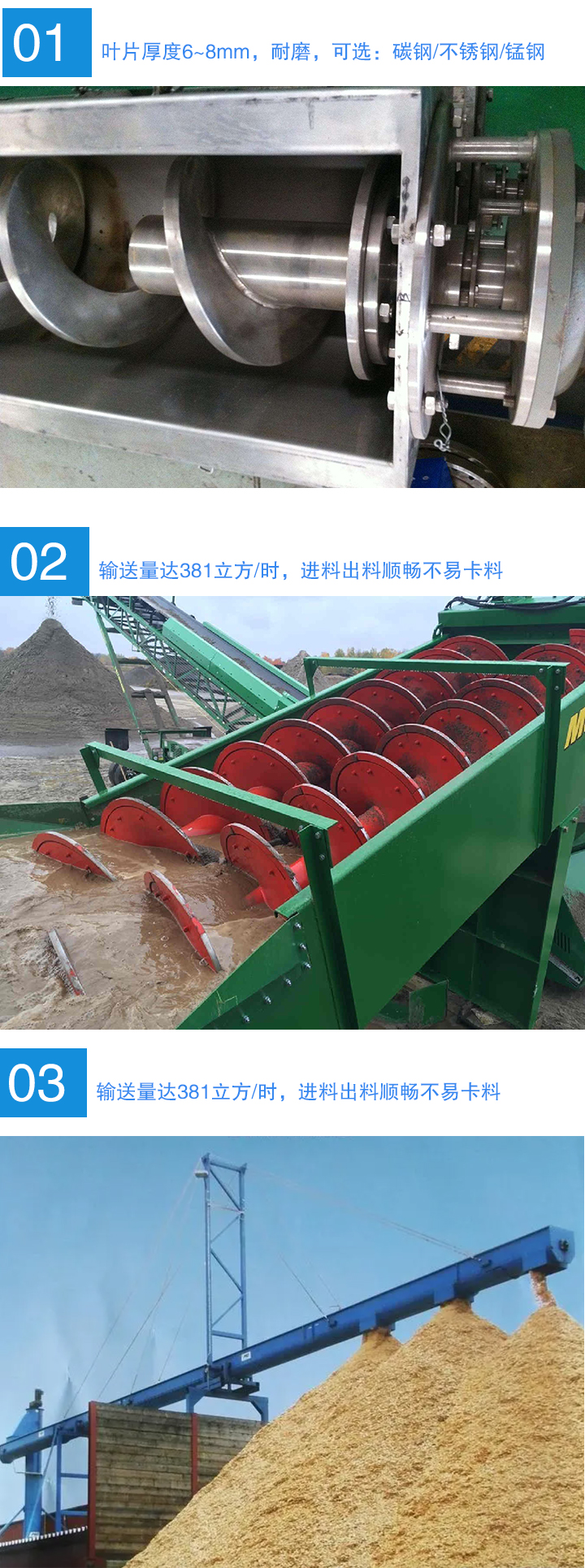

绞龙螺旋输送机的特点

1、由于绞龙螺旋输送机的输送过程是借助物料的内摩擦力，变推动物料为拉动，使其与皮带输送机相比节电50%。

2、输送能力大，允许在较小空间内输送大量物料，输送能力达458立方/时。

3、能实现密封输送，有利于输送易飞扬的、炽热的及气味强烈的物料，可减小对环境的污染，改善港口工人的作业条件。

4、装载卸载方便，可在其输送线路上的任一点装载卸载；对垂直螺旋输送机配置相对螺旋式取料装置可具有优良的取料性能。

5、布置灵活，可高架、地面或地坑布置，可水平或爬坡(≤15°)安装，也可同机水平加爬坡安装，可多点进出料。

6、能逆向输送，也可使一台输送机同时向两个方向输送物料，即集向中心或远离中心。

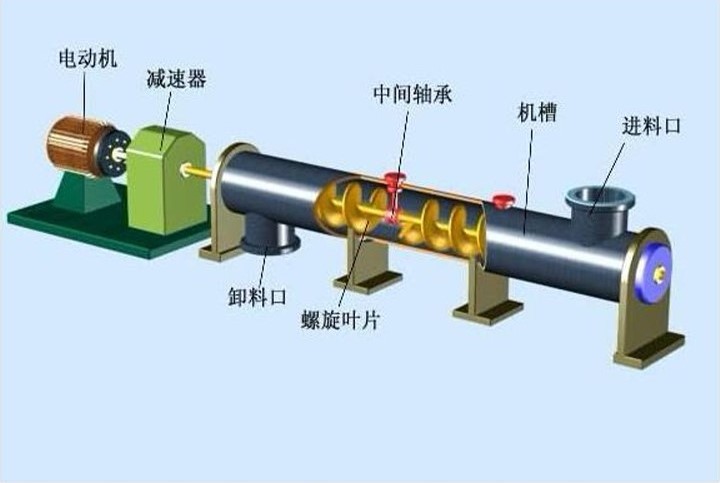

绞龙螺旋输送机结构

绞龙螺旋输送机由驱动设备、头端配件、机体、螺旋轴、进出料口等一些系列部件构成。

驱动设备：选用的是摆线针轮减速器或许是硬齿面齿轮减速器二种驱动设备，在设计时尽可能把驱动设备装在出料口端，使整个螺旋体在旋转时处在一个受拉的状况。

绞龙螺旋输送机头端配备有有推力轴承，可承受运送物料时所产生的轴向力。

机体：这个一般多为为U型或许O型状，机体上部一般加装防雨型机盖，机体的原料一般为不锈钢、碳钢、玻璃钢三种。

螺旋轴：原料选用不锈钢、碳钢，根据输送物料的特性可选择有轴和无轴两种。

进出料口：这个形状上有方形和圆形两种，也可以由用户自己来选定。

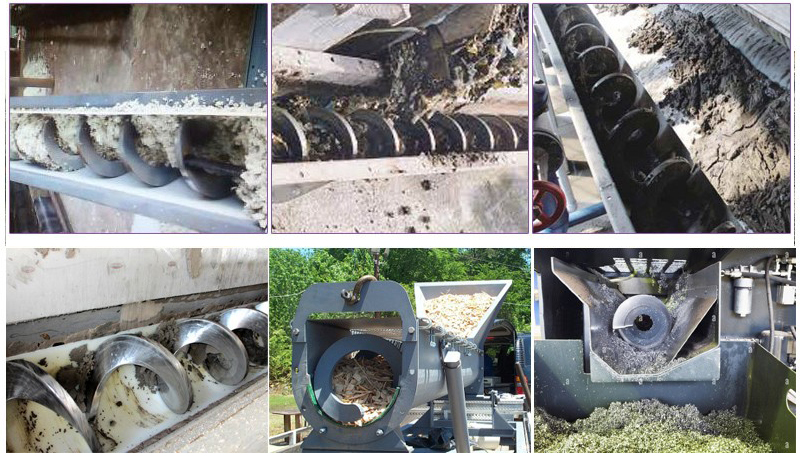

绞龙螺旋输送机应用

粮食及食品行业：面粉、大豆、花生、淀粉、奶粉、食盐、砂糖等。

陶瓷行业：粘土、陶土、二氧化硅、砂、抛光材料、熟石膏、铝氧化粉等。

塑料行业：塑料粉、塑料颗粒、磨碎了的片料等。

木材行业：木屑、锯木面、副产品等。

建材行业：水泥、水泥生料、付料等。

农业：家畜饲料、养料、粉料等。

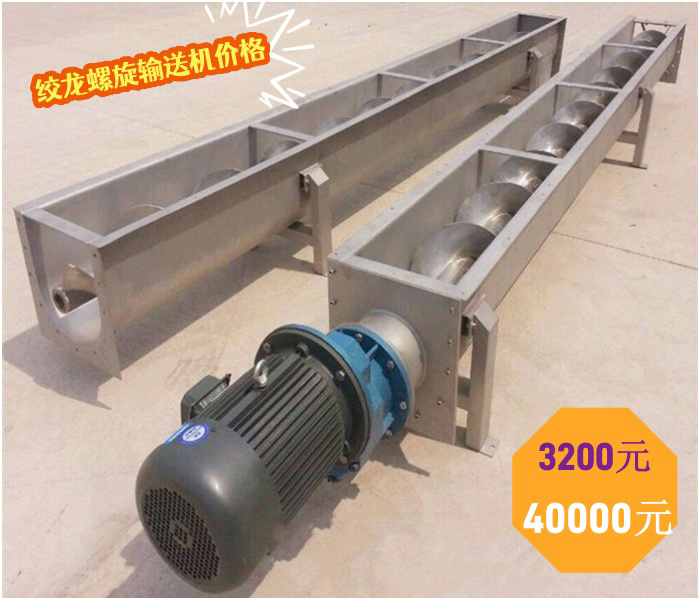

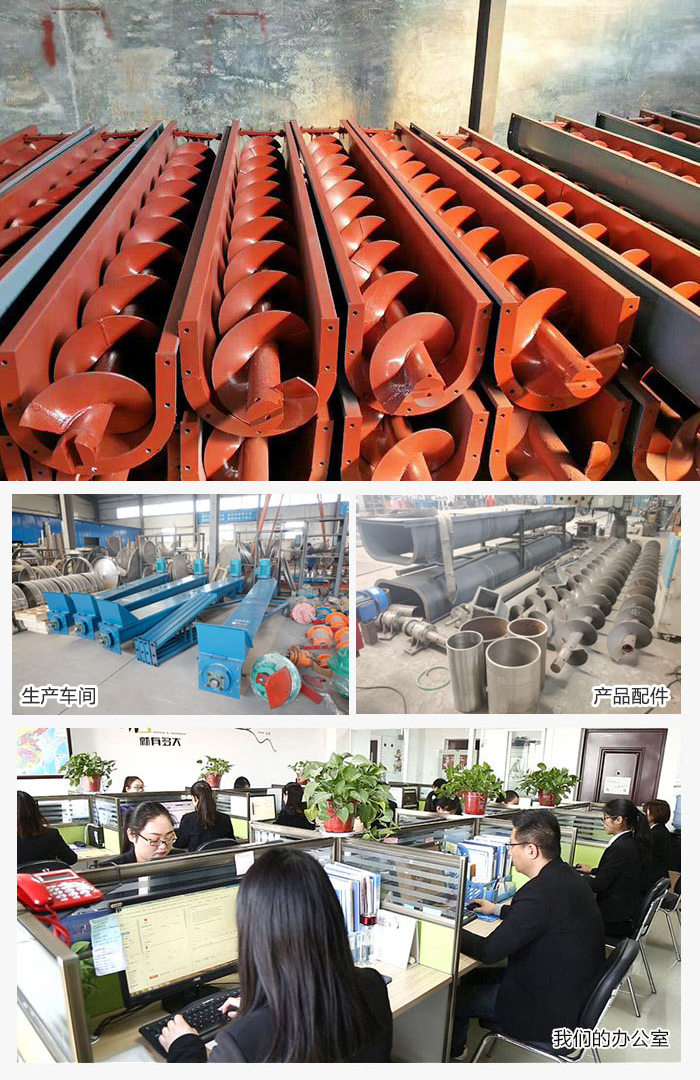

绞龙螺旋输送机厂家

大汉绞龙螺旋输送机从设计、绘图、造型、加工、质检、装配、试机、喷漆、发货等采用一站式服务，12年生产经验，绞龙螺旋输送机型号全、价格便宜、质保1年、现货供应、快速出方案。

本产品规格有（有轴、无轴、单轴、双轴）、壳体材质（碳钢、不锈钢）等，可根据输送物料颗粒大小、温度、粘稠度、输送距离、输送量合理选型设计，还可集合客户特殊定制要求面粉提供参数、图纸。

绞龙螺旋输送机运行注意事项

1、绞龙螺旋输送机在开车前应认真检查机槽内有无剩余粉尘和杂物，若有，则应及时清理干净。此外还应检修进出口是否畅通，如发现有堵塞现象，请及时清理干净。

2、加料必须均匀，并保持一定的装满程度。

3、进料口应加筛网，严防金属杂物落入机槽后卡在机槽与螺旋轴之间，从而引起螺旋轴扭弯或驱动装置损坏。

4、机槽和机槽盖一定要注意严密，以防粉尘外溢，影响操作环境。

5、停机前，应尽可能卸净机体内的物料，以保证设备下一次启动时能处于空载运行状态。

6、当运行中途停机时，应尽可能卸净机体内的物料未能及时排净，此时若再次启动出现困难时，需要将机体内的物料取出后才能启动运行。

7、定期检查螺旋叶片的磨损情况，当发现磨损严重时可采用补焊或更换新件。此外还应经常检查轴承的磨损情况，发现问题及时更换。

8、输送机的各润滑部位应严格按要求进行润滑，并经常保持输送机内部轴承的润滑油充足和定期更换。

9、输送机在运转过程中，一旦发出刺耳的噪音时，应及时排查。

10、输送机两头轴承要严格密封，防止粉尘卡轴现象。

11、密切注意监视超过允许的温度，大块及含水量的物料进入机体，以防止损坏设备。
