垂直管式螺旋输送机

垂直管式螺旋输送机介绍

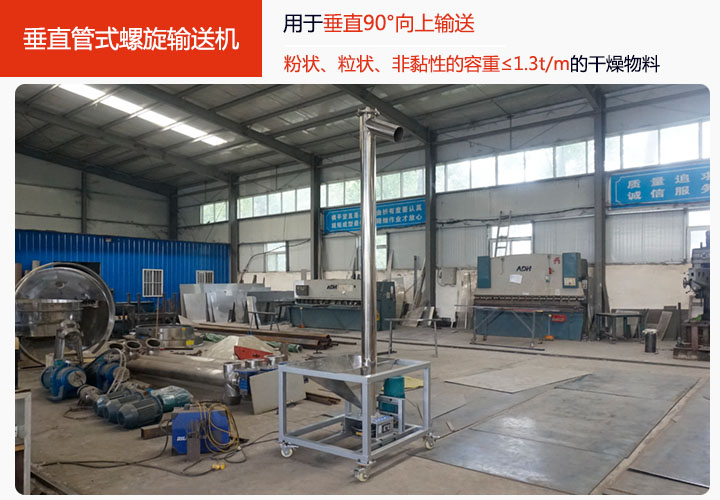

垂直管式螺旋输送机适合垂直90°向上输送物料，能输送粉状、粒状、非黏性的容重≤1.3t/m的干燥物料。垂直管式螺旋输送机的输送过程依靠的是物料与机壳之间的摩擦力进行物料的输送，进料口到出料口之间的距离从2.5米起到15米止，0.5米为一档，用户可根据需要选用，大汉垂直管式螺旋输送机材质分为两种：碳钢与不锈钢，碳钢的比较适用于一般的物料的提升，不锈钢材质的主要用于食品行业与化工行业的使用。

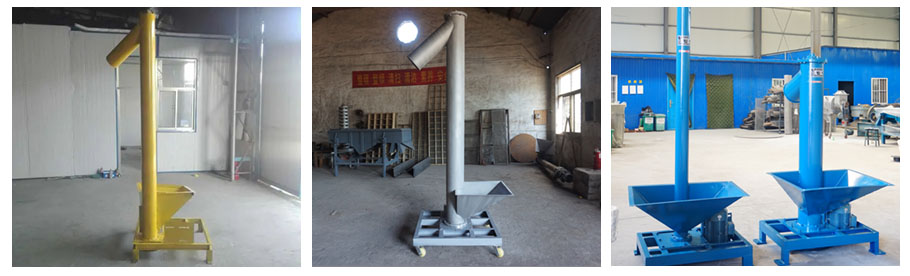

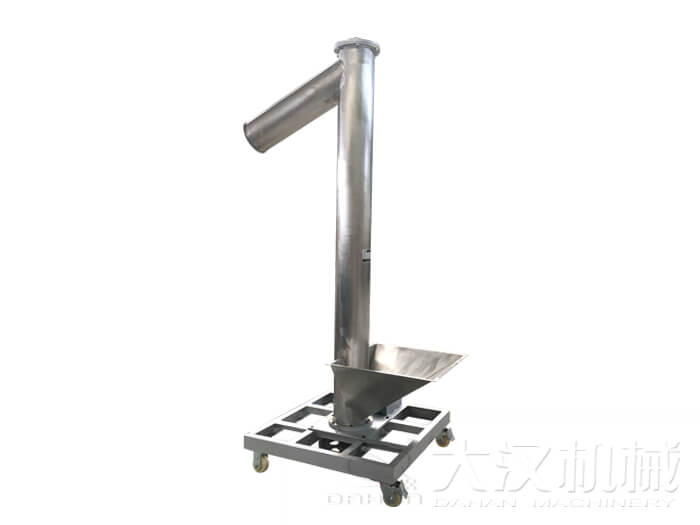

垂直管式螺旋输送机图片

垂直管式螺旋输送机结构

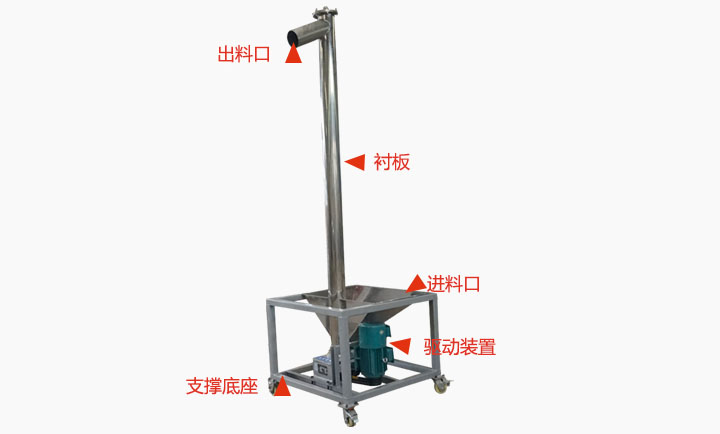

垂直管式螺旋输送机主要有驱动装置、垂直螺旋、外壳、底座、衬板以及进出料口等结构组成。

驱动装置：采用上驱动形式。电机安装在主机的头部，动力经皮带传送到主轴上，从而带动螺旋运转。当电机功率小于或等于15Kw时，采用单驱动，当电机功率大于15Kw时，则采用双驱动。

螺旋：螺旋叶片的面型根据输送垂直螺旋输送机物料的不同有实体面型、带式面型、叶片面型等型式。

轴承：垂直螺旋输送机的螺旋轴在物料运动方向的终端有止推轴承以随物料给螺旋的轴向反力，在机长较长时，应加中间吊挂轴承。

料槽：料槽材料有碳钢和不锈钢，但常用2～4mm厚的薄钢板制成，横断面两侧壁垂直，底部为半圆形。

垂直管式螺旋输送机原理

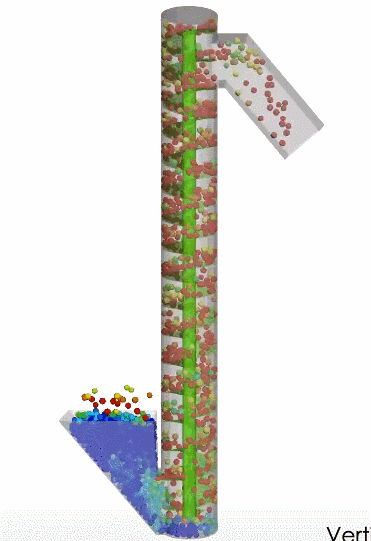

垂直管式螺旋输送机利用旋转的螺旋叶片将物料沿螺旋体位移方向向前推移，物料在输送过程中受到旋转的螺旋体的离心力，以及自身重力与机壳之间的摩擦力的作用，从而达到向上输送的效果。

垂直管式螺旋输送机特点

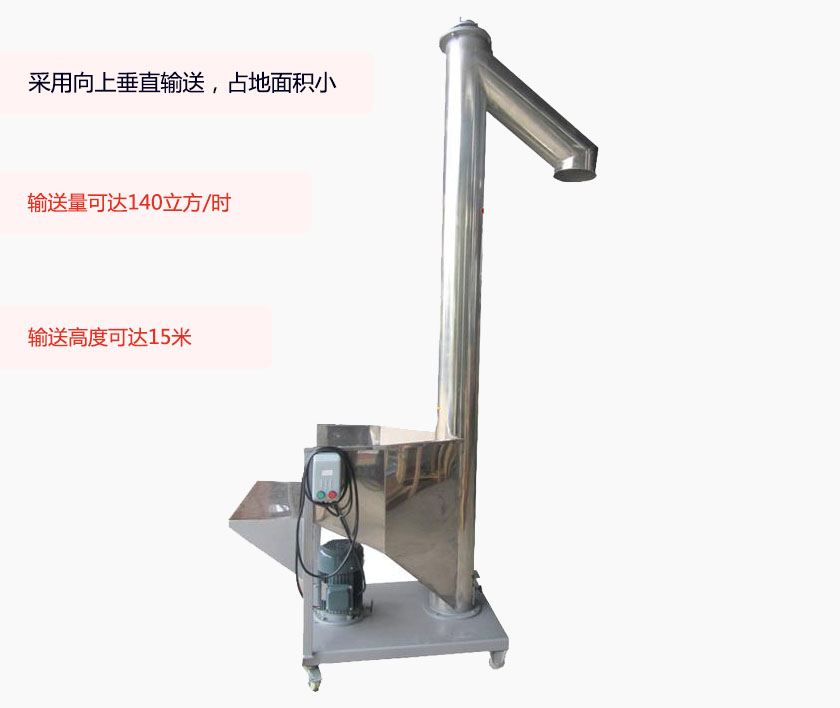

垂直管式螺旋输送机是立式的圆筒体结构，机身占用空间小。运行时物料不容易堆积堵塞，出料顺畅，整机密封性好，能减少粉尘外溢。

1、垂直向上输送物料，占地面积小，提升高度可达15米。

2、运行方向为垂直向上，满足客户输送上下物料的需求，根据客户的需求适当增加长度。

3、密封性能好，输送物料时不会引起粉尘溢散，物料飞溅，减少对环境的污染。

4、出料端设有清扫装置，整机噪声低、适应性强，进出料口位置布置灵活。

垂直管式螺旋输送机参数

螺旋直径（mm）	螺旋转速（r/min）	输送量（m³/n）	输送高度（m）
KLS200	200	350	2.5-15
KLS250	250	300	2.5-15
KLS300	315	2808	2.5-15

垂直管式螺旋输送机应用

垂直管式螺旋输送机可以用在饲料厂，用它把粉碎后的玉米面垂直提升到混合机里，粉末不会四处飞扬。建材厂使用该机器搬运石膏粉，管子贴着墙壁或柱子进行安装，不占地面空间。在塑料回收行业，用它提升破碎后的薄片料。冶金辅料处理时，能把石灰粉、煤粉垂直提升至加料口，适配楼层间、料仓顶部等狭小位置的物料转运，也能对接包装机前的高位进料需求。
