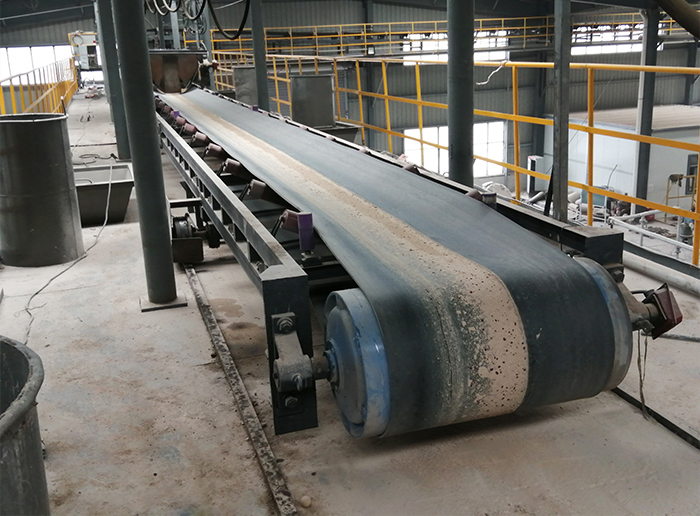

TDⅡ型带式输送机概述

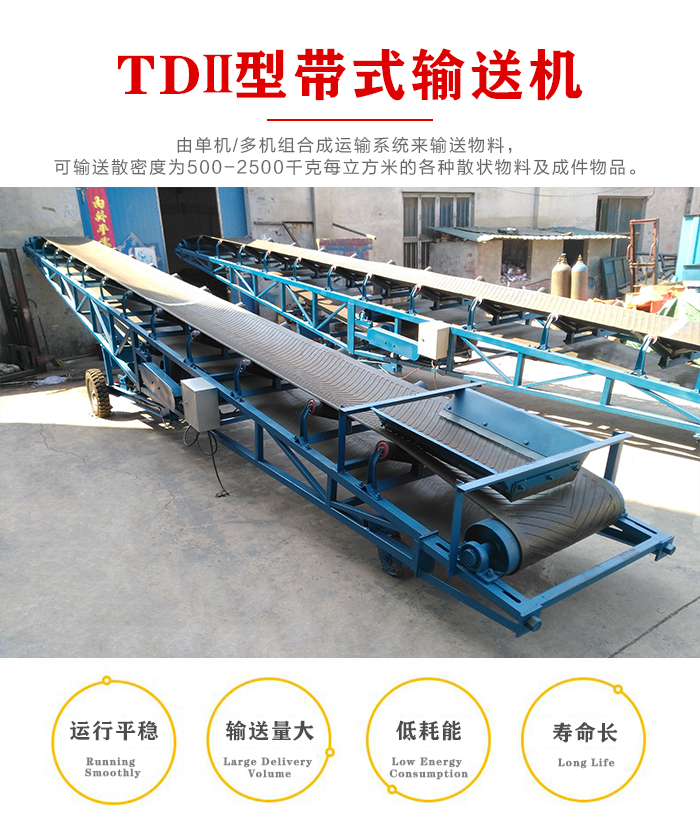

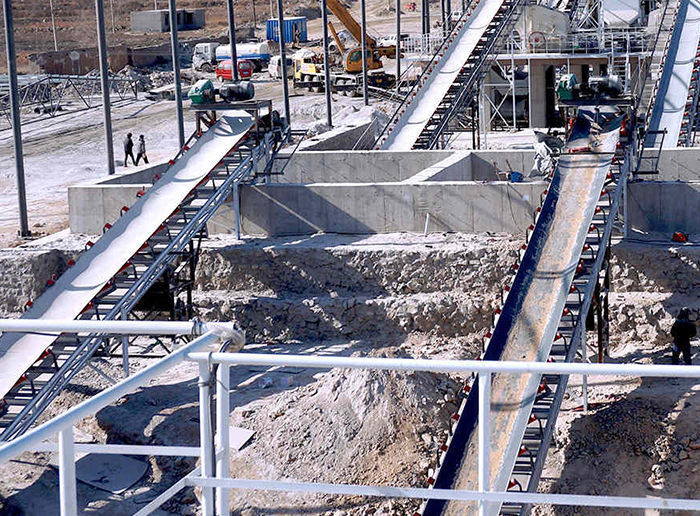

　　TDII型带式输送机式通过型系列产品，是将原来TD75型机、DX型两大系列（即通用型和高强度型）统一，更新换代的新产品，可广泛用于冶金、矿山、煤炭、港口、电站、建材、化工、轻工、石油等各个行业。由单机多机组合成运输系统来输送物料，可输送散密度为500-2500KG/M3的各种散状物料及成件物品。

TDII型带式输送机均按不见系列进行设计。设计者可按照机械工业部北京起重运输机械研究所编制《DTⅡ型固定式带式输送机设计选用册》，并根据输送工艺要求，按不同的地形、工况进行选型设计并组合成整台输送机。

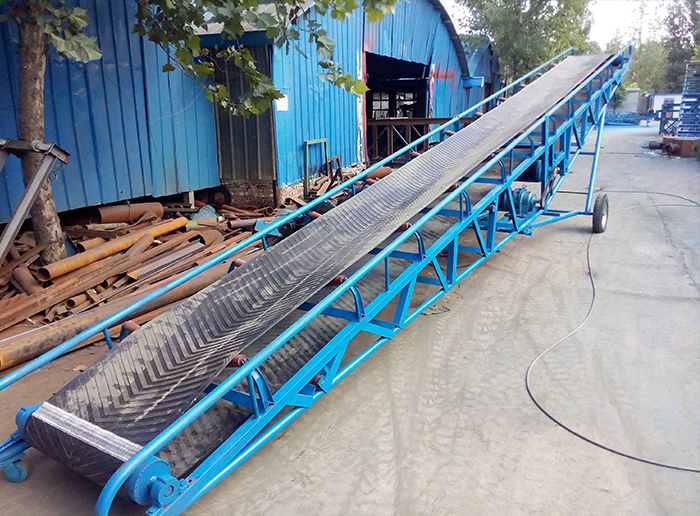

TDⅡ型带式输送机

TDII型带式输送机工作原理

TDⅡ型带式输送机工作原理

TDII型带式输送机的系列部件可满足水平及倾斜输送的要求也采用带凸弧，凹弧段与直线段组合的输送行驶。输送机允许输送的物料块度取决于带宽，带速，槽角和倾角，也取决于大块物料出现的频率。各种带宽适用的大块度，本系列推荐按下列表选取。当输送硬岩时，带宽超过1200M后，一般应限制在35MM，而不能随宽的增长而加大。

TDⅡ型带式输送机技术参数

承载托辊形式	带速（m/s）	带宽 B（mm）
		500	650	800	1000	1200	1400
		输送量 Q（t/s）
槽形拖辊	0.8	78	131	-	-	-	-
	1.0	97	164	278	435	655	891
	1.25	122	206	348	544	819	1115
	1.6	156	264	445	696	1048	1427
	2.0	191	323	546	853	1284	1748
	2.5	232	391	661	1033	1556	2118
	3.15	-	-	824	1233	1858	2528
	4.0	-	-	-	-	2202	2996
平行拖辊	0.8	41	67	118	-	-	-
	1.0	52	88	147	230	345	460
	1.25	66	110	184	288	432	588
	1.6	84	142	236	368	553	753
	2.0	103	174	289	451	677	922
	2.5	125	211	350	546	821	111

TDⅡ型带式输送机工作环境

TDII型带式输送机适用的工作环境温度一般为-25-+40℃对于在特殊环境中工作的带式输送机，如具有耐热、耐寒、防水、防腐、防爆、阻燃等条件，应另行采取相应的防护措施。
