螺旋输送机

螺旋输送机概述：

螺旋输送机是在化工、建材、粮食等部门中广泛应用的一种输送设备，主要用于输送粉状、颗粒状和小块状物料。它不适宜输送易变质的、粘性的和易结块的物料。

LS螺旋输送机与其它输送设备相比较，具有结构简单、横截面尺寸小、密封性能好、可以中间多点装料和卸料、操作安全方便以及制造成本低等优点。它的卸点是机件磨损较严重、较送量较低、消耗功率大以及物料在运输过程易被破碎。

螺旋输送机按结构可分为：

螺旋输送机的螺旋叶片有实体螺旋面型、带式螺旋面型及叶片螺旋面型三种。实体螺旋面称S制法，其螺旋节距GX型为叶片直径的0.8倍，适用于输送粉状和粒状物料。带式螺旋面又称D制法，其螺旋节距与螺旋叶片直径相同，适用于输送粉状及小块物料。叶片式螺旋面应用较少，主要用于输送粘度较大和可压缩性物料，在输送过程中，同时完成搅拌、混合等工序，其螺旋节距约为螺旋叶片直径的1.2倍。

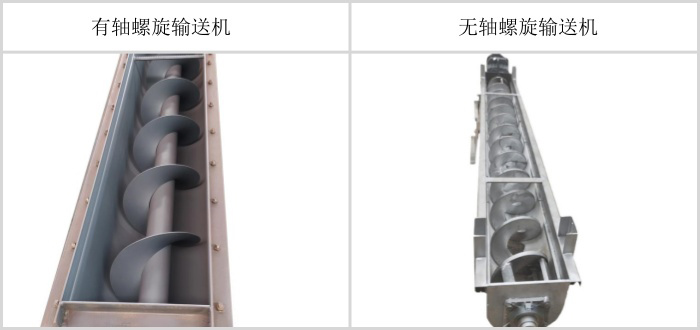

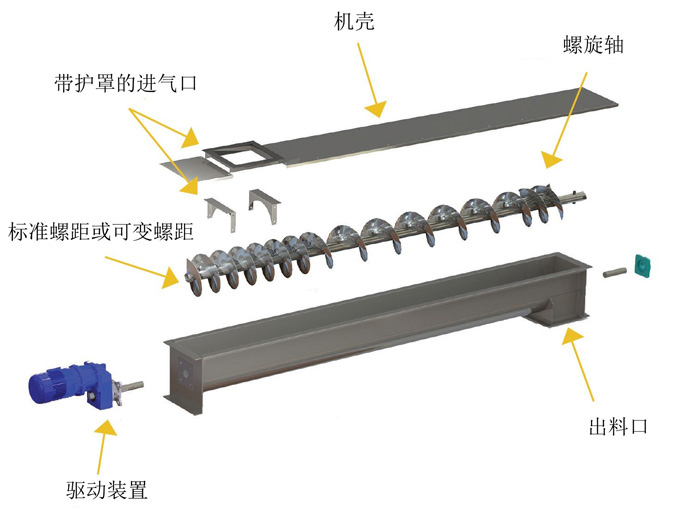

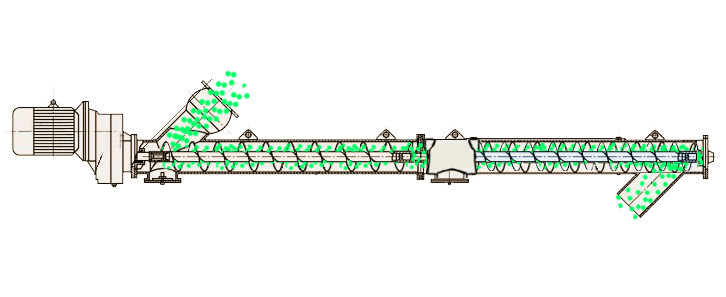

螺旋输送机一般分为有轴螺旋输送机、无轴螺旋输送机两种。有轴螺旋输送机由螺杆、U型槽盖板、进、出料口和驱动装置组成，而无轴螺旋输送机则把螺杆改为无轴螺旋，并在U型槽内装置有可换衬体，结构简单。物料由进口输入，经螺旋推动后由出口输出，整个过程可在一个密封的槽中进行，降低了噪声，减少了异味的排出。由于设备中没有高速运转零件，因此螺杆磨损低，设备能耗低，几乎不需要维修。

螺旋输送机型号说明：

型号 规格		螺 旋   直径     mm  D	螺距  mm  s	转速   r/min  n	标准体积输送量			转速  r/min	标准体积输送量			转速   r/min	标准体积输送量			转速   r/min	标准体积输送量
					Iv(m3/h)				Iv(m3/h)				Iv(m3/h)				Iv(m3/h)
					￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠	￠
					0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15	n	0.45	0.33	0.15
小  型	LS100	100	100	140	3.0	2.2	1.0	112	2.4	1.7	0.8	90	1.9	1.4	0.6	71	1.5	1.1	0.5
	LS125	125	125	125	5.2	3.8	1.7	100	4.1	3.0	1.4	80	3.3	2.4	1.1	63	2.6	1.9	0.9
	LS160	160	160	112	9.7	7.1	3.2	90	7.8	5.7	2.6	71	6.2	4.5	2.1	56	4.9	3.6	1.6
	LS200	200	200	100	16.9	12.4	5.6	80	13.5	9.9	4.5	63	10.7	7.8	3.6	50	8.5	6.2	2.8
中 型	LS250	250	250	90	29.7	21.8	9.9	71	23.5	17.2	7.8	56	18.5	13.6	6.2	45	14.9	10.9	5.0
	LS315	315	315	80	52.9	38.8	17.6	63	41.6	30.5	13.9	50	33.1	24.2	11.0	40	26.4	19.4	8.8
	LS400	400	355	71	85.3	62.5	28.4	56	67.3	49.3	22.4	45	54.1	39.6	18	36	43.2	31.7	14.4
大   型	LS500	500	400	63	133.2	97.7	44.4	50	105.8	77.6	35.3	40	84.6	62.0	28.2	32	67.7	49.6	22.6
	LS630	630	450	50	188.9	138.5	63.0	40	151.1	110.8	50.4	32	120.9	88.6	40.3	25	94.4	69.3	31.5
	LS800	800	500	40	270.7	198.5	90.2	32	216.6	158.8	72.2	25	169.2	124.1	56.4	20	135.4	99.3	45.1
特大 型	LS1000	1000	560	32	379.0	277.9	126.3	25	296.1	217.1	98.7	20	236.9	173.7	79.0	16	189.5	139.0	63.2
	LS1250	1250	630	25	520.5	381.7	173.5	20	416.4	305.4	138.8	16	333.1	244.3	111.0	13	270.7	198.5	90.2

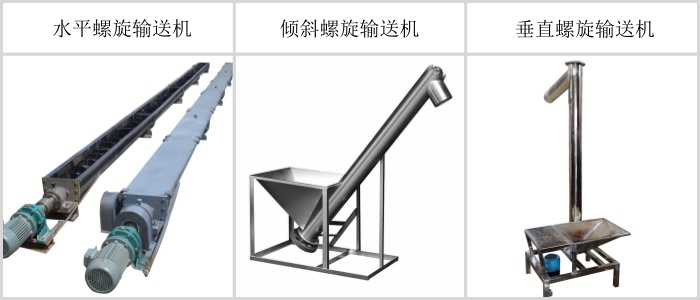

螺旋输送机的分类：

水平螺旋输送机

螺旋轴与水平面的夹角小于15°布置的LS螺旋输送机。

倾斜螺旋输送机

螺旋轴与水平面的夹角大于15°，小于90°布置的LS螺旋输送机。

垂直螺旋输送机

螺旋轴与水平面垂直布置的LS螺旋输送机。

可弯曲螺旋输送机

螺旋轴及叶片由可弯曲挠性构件组成的LS螺旋输送机。

移动式螺旋输送机

具有行走机构，可以整机移动的螺旋输送机。

弹簧螺旋输送机

以挠性螺旋弹簧作为输送构件的LS螺旋输送机。

双螺旋输送机

具有两根相互平行、分别为左右方向旋转的螺旋的LS螺旋输送机。

件货螺旋输送机

无载料槽，有两跟相互平行、转速相同、方向相反的左右螺旋组成。用于输送成件物品的LS螺旋输送机。

螺旋管输送机

具有内螺旋而自身又能旋转的螺旋输料管的螺旋输送机。

螺旋输送机使用条件：

螺旋输送机使用的环境温度为-20～50℃；物料温度小于200℃；输送机的倾角β≤20°；输送长度一般小于40米且不超过70米。
